QUADRALINE
此雷射系統適用於矩形對稱截面形狀
的壓延或擠壓成型產品之線上監控與量測

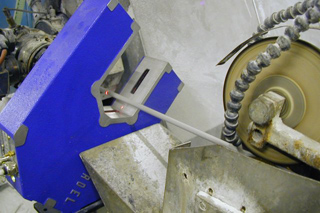

QUADRALINE雷射系統是專門設計用於監控擁有2個不同尺寸(厚度H、寬度W)
經壓延或擠壓成型後具有對稱截面或近似矩形截面之產品。
由此特殊功能特性，產品不需要拉緊整直並容許震動和扭轉，
Quadraline系統保証量測的可靠度及準確性。
 |
功能特性：QUADRALINE雷射系統是專門設計用於監控擁有
|
- 量測尺寸範圍從0.1mm~32mm，使用十字交叉光束的雙軸向雷射測徑儀量測；檢驗產品公差；
- 當尺寸偏離公稱尺寸值並超出預設公差範圍時，即時發出警訊給操作者。
- 執行自動製程尺寸補償調整，在整個生產過程期間保持產品尺寸都在公差界限之內。
- 列印每捆棒材詳細的製程統計分析報表。
- 很容易和電腦連接界面下載量測完成數據或是遠端系統編輯程序。
Quadraline實際操作影片 |
選用Quadraline雷射檢測系統:
 |
 |
|
QUADRALINE.XY13 |
QUADRALINE.XY35 量測範圍:35x35mm 可量測直徑:0.3~30mm 重複性精度:可達 ± 3.5 µm |
|
詳細規格說明請點選下面圖片開啟 Quadraline.XY 雷射量測系統型錄
優點與益處
- 無廢料：即時檢驗允許系統能夠察覺超出公差傾向並且調整產品回復規格範圍內，
避免任何退貨風險或客戶抱怨。
- 節省原物料：由於產品一致接近於最低公差界限，大大節省原物料是可實現，
因此投資系統成本可以很快地回收。
- 節省勞工人事成本：可靠及有效的自動控制方式，減輕了擠壓成形機操作者工作量。
- 品質保證：100%檢驗使得隨機樣本抽查核對變成多餘的，並且能列印詳細報表証明產品品質。
優越功能特性
- 確實有效率線上檢驗：當產品斷面因移動而在雷射光束軸向中扭轉無法完全成直線時，
安裝在雷射測徑儀的自動擺動裝置保證能改正此狀況並正常量測。 - 簡單易懂操作方式：引導式的目錄式及功能鍵選項，保證使用容易不費力，
即使非專業人員也能輕易上手。
由於出廠預設編制程序，QUADRALINE在大部份基本功能是可以不用任何設定直接地使用。 - 競爭性地價格：合理地 費用/利益 比率，保證能在最短時間回。
- 三年保固：由於採用高品質結構組成和固態式雷射發光二極管，保證可靠度極高與相當長的運作壽命。
- Know-how和服務：由於雷射技術應用在線材工業和橡塑膠擠壓成型業界有豐富實際經驗，
Aeroel能提供優質及高效率技術服務。 - 歐洲製造：QUADRALINE遵守歐盟最高品質和安全標準規範。
