此系統如何運作

AEROEL雷射測徑儀XLS系列同樣使用高強度可視半導體雷射二極體,單色雷射光源:
這微細光束光線即時準直射向到物體執行量測步驟,雷射光束經固定位置的菱鏡以固定
不變的旋轉速度反射轉向至傳送透鏡聚焦,以便於獲得在量測區域成平行同方向行進
移動掃描光束,整個掃描期間,雷射光束被預量測物體截斷並投影陰影至接收器處。

單軸向雷射測徑儀操作示意圖


陰影的持續時間和被量測物體截斷尺寸成正比,同時雷射光投射持續時間和量測區域中物體
位置有關連,接收器內部透鏡聚集所有從發射器投射過來的雷射光並集結至高速光電二極管,
此光電二極管訊號,適當的操作運用後,經微處理機處理計算邊際(edge)檢測時間並取得直徑值
和位置度的量測方式。
因邊緣(edge)檢測的確定,其他量測尺寸也可以在些微時間獲得很高的量測準確性:
在這些實例上一個或更多遮蔽邊緣(edges)處都能夠量測表示出尺寸,雷射測徑儀是解決
檢驗問題的理想方法。

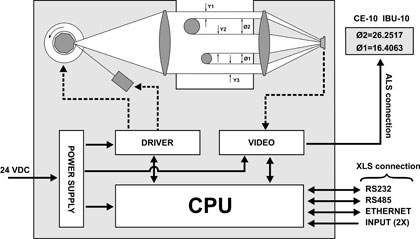

實際上,此儀器是由包含半導體雷射二極體及光學/機構 掃描系統的發射器和裝置檢測光電二極管
及處理光學訊號電子元件的接收器組合構成,測徑儀內部電子系統是由所有AEROEL測微器通用
的4塊電路板組合構成。(Unica系統)

電路板1:電源供應

電路板2:馬達和半導體雷射二極體驅動

電路板3:視訊信號處理和邊緣(edge)檢測

電路板4:CPU和通信傳輸


電路板3以二進位訊號(脈衝)輸出,當傳送至Aeroel的CE-10或IBU電子控制器裝置時
是可以計算工件的直徑值和位置度,這樣即表示此訊息也可以經由外部電子控制
裝置內微處理機處理計算:因此XLS測徑儀能夠和先前版本所有ALS測徑儀有效相容,
測徑儀訊號處理方式及執行取決於電子裝置的EPROM常駐軟體。

電路板4 裝置搭配常駐軟體和可外部改編程序的專有快閃記憶體,
允許量測方式內部處理運算,使此測徑儀達到真正智慧型感應器:
量測結果經由乙太網路/RS232/RS485通信連線方式傳送至外部裝置。
量測模式及方式和通信協議實質上是依據安裝在測徑儀軟體,詳細敘述請參閱軟體操作手冊。

雙軸向雷射測徑儀操作示意圖
